Радиусная гибка листового металла ручным методом

Что именно нужно согнуть по радиусу

Сначала определяют, в какой плоскости проходит дуга. На эскизе желательно показать деталь сверху, сбоку и в поперечном сечении. Одного обозначения «R500» недостаточно: оно может относиться к разным поверхностям.

Для цилиндрической обечайки без бортов основная операция — изгиб листа через толщину. Для уголка, который должен повторять дугу в плане, приходится дополнительно менять длину отдельных участков полки. Для крышки круглого парапета основание может представлять собой сектор кольца, а внутренний и наружный борта формируются по разным условиям.

Такие изделия применяют в оформлении арочных проёмов, криволинейных примыканий, карнизов и закруглённых фасадов. С типовыми узлами можно познакомиться в разделе фасонных элементов.

Способы ручной радиусной гибки металла

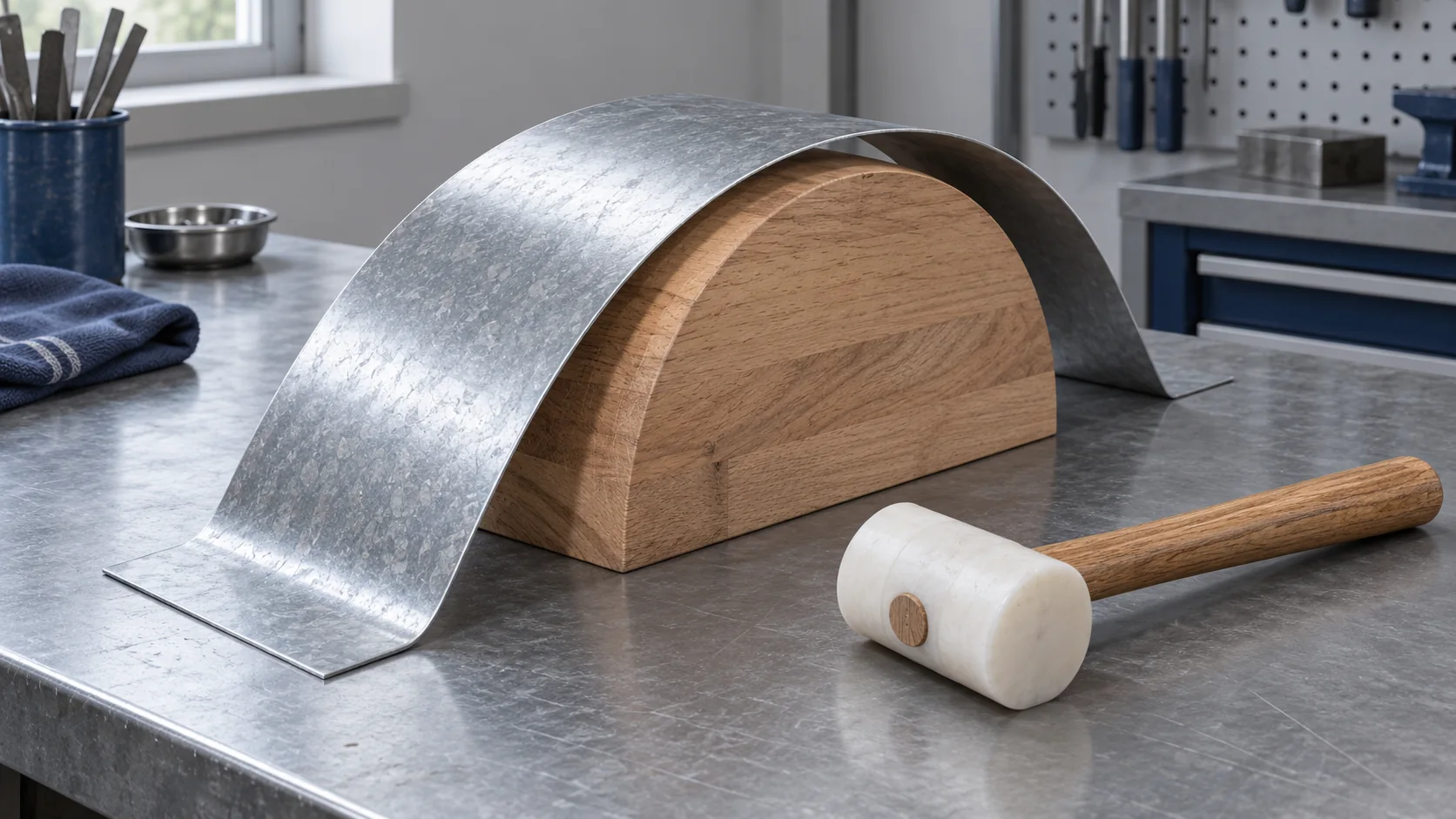

Оправка, шаблон и киянка

Шаблон задаёт контрольный контур, а оправка служит опорой при формовании. Это могут быть разные приспособления. Заготовку надёжно фиксируют и постепенно подводят к форме, распределяя воздействие по ширине. Узкая точка давления легко оставляет залом; для лицевых поверхностей особенно важны чистые контактные поверхности и подходящая мягкая оснастка.

Традиционная ручная выколотка позволяет работать со сложной формой, но требует навыка. Попытка просто «прибить» волну к оправке не заменяет управляемую усадку и может оставить складку или растянуть соседний участок.

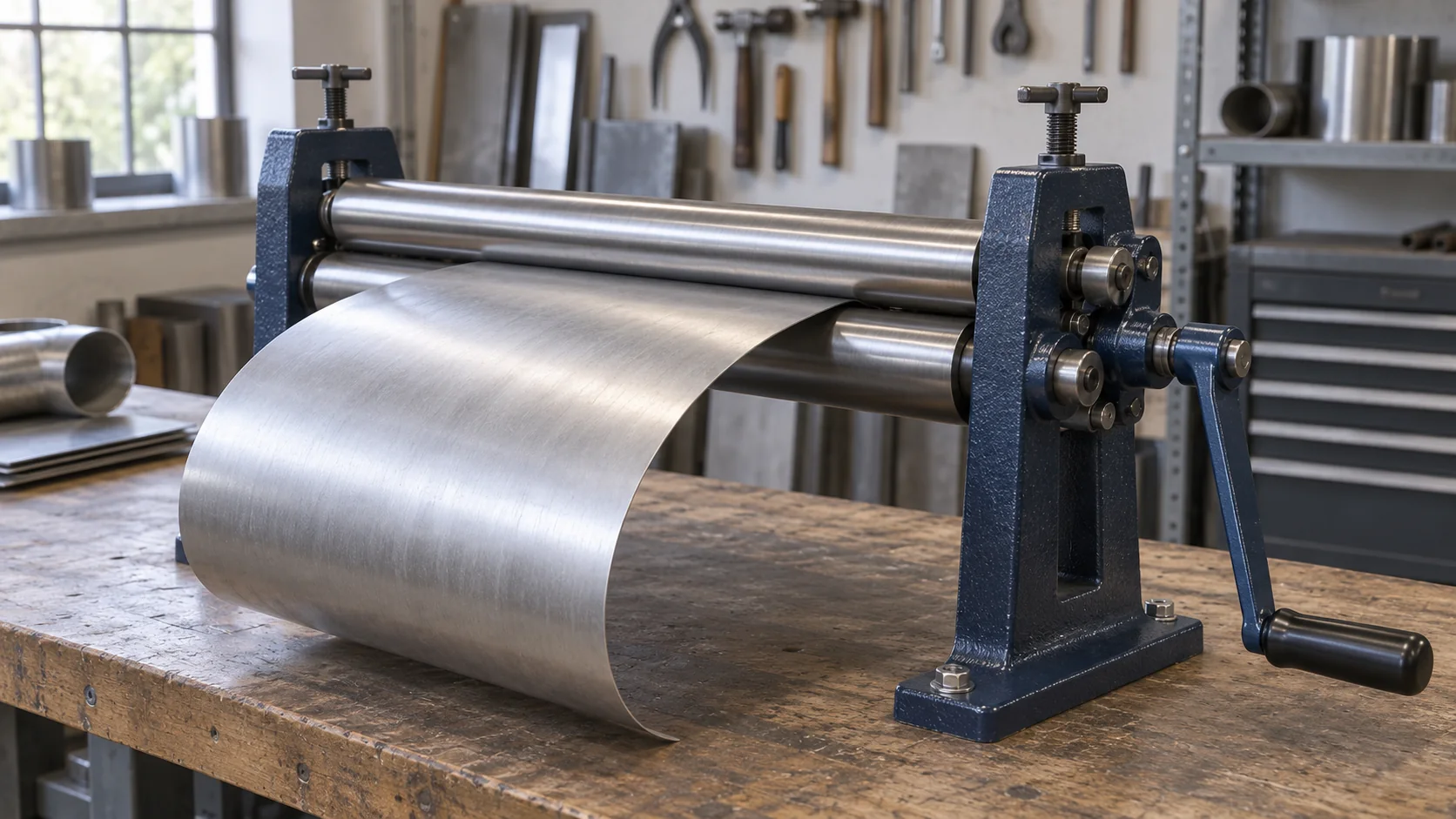

Радиусная гибка на ручных вальцах

Лист проходит между валками и постепенно получает кривизну. Для цилиндрической поверхности валки должны быть правильно выставлены: перекос настройки меняет форму по ширине. Обычно начинают с более пологой дуги и уточняют её несколькими проходами по образцу и шаблону.

Возможности вальцов определяют по паспорту конкретной модели. Размеры валков, рабочая ширина и особенности подгибки концов влияют на достижимый результат. Обычные листовые вальцы нельзя автоматически считать подходящими для уже согнутого П-образного профиля: борта могут мешать проходу или деформироваться.

Роликовый инструмент и усадка борта

Ручной кромкогиб постепенно поднимает полку за несколько проходов. Для криволинейных участков выбирают модель, которой производитель допускает такую работу. Радиус самого ролика относится к местному сгибу и не равен радиусу готовой арки.

Шринкер локально укорачивает участок металла, стретчер — удлиняет. Их применяют для изменения кривизны профилей и бортов. Это самостоятельная формообразующая операция: один роликовый кромкогиб не обеспечивает любое необходимое перераспределение материала.

Ступенчатая гибка: когда допустимы грани

Ряд небольших сгибов приближает контур к дуге. Фактически получается ломаная линия; увеличение числа участков уменьшает геометрическое отклонение, но не гарантирует исчезновения бликов на гранях. Для видимой детали качество поверхности согласуют заранее. Способ также не устраняет проблему сплошных бортов у профиля, изгибаемого вдоль длины.

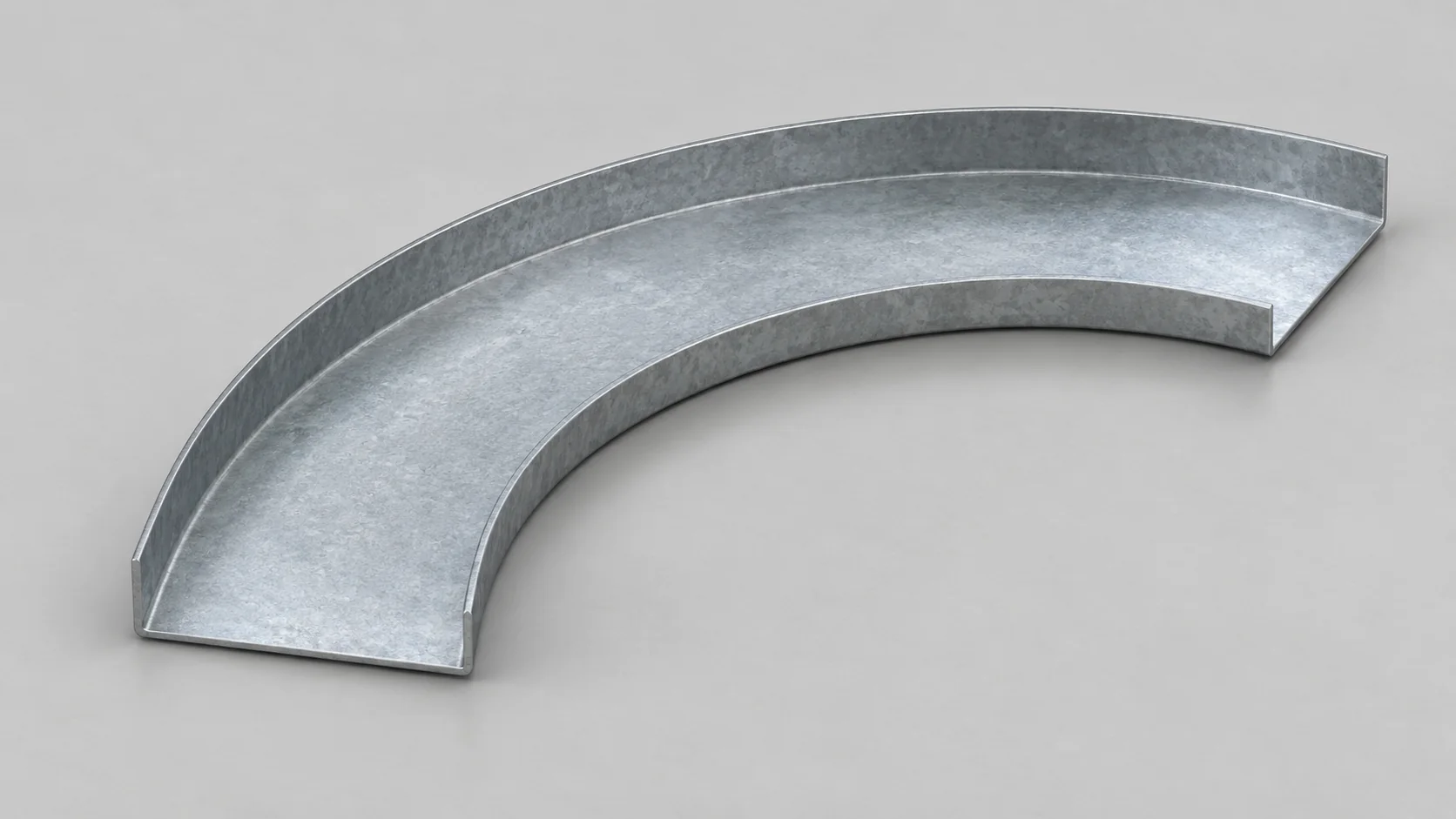

Радиусная гибка со сплошными бортами без надрезов

Сплошной борт возможен, если нужное изменение длины металла удаётся получить формованием. Если свободной кромке требуется стать короче, нужна усадка; если длиннее — растяжение. При усадке основной риск — складки и волнистость, при растяжении — утонение и разрывы. Направление работы определяют по геометрии, а не только по словам «внутренний» или «наружный».

Показательный случай — плоский сектор кольца с двумя бортами. При отгибании наружного припуска кромку обычно нужно укоротить до длины соответствующей линии сгиба. При отгибании внутреннего припуска — удлинить. Для прямого уголка, который затем изгибают по дуге, схема другая: учитывают положение каждой полки относительно центра кривизны.

Почему отношение ширины к радиусу имеет значение

Для двух дуг одинакового угла разность длин равна ΔL = θ × b. Если отнести её к длине внутренней дуги, получится b / R. В этой схеме b — именно расстояние между дугами в их плоскости, а не произвольно выбранная высота любой полки.

Таблица показывает масштаб геометрического несоответствия. Эти проценты нельзя напрямую сравнивать с относительным удлинением стали в сертификате и использовать как разрешение на гибку: при формовании распределение деформаций сложнее и зависит от исходной заготовки.

Когда приходится менять конструкцию

Если проба даёт складки, трещины или неприемлемые следы, рассматривают увеличение радиуса, уменьшение ширины борта, другой материал или составную деталь. Надрезы и сегменты допустимы только там, где это согласовано по внешнему виду, жёсткости и водоотводу. Надрезанный борт уже нельзя описывать как сплошной.

У парапетных крышек и водоотводящих элементов проверяют весь узел: уклон, капельник, стыки и направление отвода воды. Отсутствие надрезов само по себе не делает конструкцию герметичной.

Как выбрать металл и сохранить покрытие

Для ручной формовки важны марка основы, состояние поставки, толщина, пластичность и покрытие. Два листа одинаковой толщины могут требовать разного усилия и по-разному переносить усадку. Поэтому ориентироваться только на обозначение «оцинковка 0,5 мм» недостаточно.

• Оцинкованный лист: проверяют свойства стали и состояние цинка после формования.
• Лист с полимерным покрытием: дополнительно оценивают гибкость финишного слоя, лицевую сторону и допустимые следы инструмента.
• Холоднокатаный лист под последующую отделку: заранее определяют антикоррозионную защиту готовой детали.
• Нержавеющую сталь, алюминий, медь и титан-цинк рассматривают отдельно: ограничения инструмента для обычной стали нельзя переносить на другие материалы.

Допустимую толщину берут из паспорта инструмента для конкретного металла и рабочей ширины. Утверждение «ручным способом можно гнуть любой лист до 1 мм» некорректно. Так же неверно выводить допустимый радиус арки из толщины листа без учёта бортов.

Окрашенная поверхность и губки инструмента

Зубчатые губки усадочного устройства могут оставлять отпечатки. Защитная плёнка помогает против части царапин, но не исключает вмятин или повреждений от локальной деформации. Прокладки и другие способы защиты должны быть совместимы с инструментом: уменьшение сцепления губок может помешать его работе.

Температуру формования и допустимый местный радиус уточняют по документации именно выбранного покрытия. Значения для специального фальцевого материала не распространяются на любой полиэстер. Работу с оцинкованным и окрашенным листом планируют как холодное формование; нагрев горелкой не является штатным способом исправить трудный сгиб.

Если требуется значительная ручная доводка, заранее обсуждают изготовление с последующей окраской и подготовкой поверхности. Сравнить защитные системы поможет описание покрытий металла, а выбрать оттенок — каталоги цветов. Цветовой код не определяет пластичность покрытия.

Расчёт радиуса, длины дуги и развёртки

Радиус по хорде и стреле подъёма

Для круговой дуги радиус можно восстановить по хорде c и стреле h — расстоянию от середины хорды до дуги по перпендикуляру:

R = c² / (8h) + h / 2

При c = 1000 мм и h = 100 мм получаем R = 1300 мм. Все размеры измеряют по одной и той же поверхности. Формула описывает окружность: для овала или произвольного контура нужны дополнительные точки либо шаблон. При небольшой стреле даже малая ошибка её измерения заметно меняет расчётный радиус.

Длина круговой дуги

L = π × R × α / 180

Здесь α — центральный угол дуги в градусах. Он не равен автоматически углу между полками в поперечном сечении. Для R = 500 мм и α = 90° длина выбранной линии составляет около 785,4 мм.

Когда нужна нейтральная линия

При обычном изгибе листа через толщину внутренние слои сжимаются, наружные растягиваются. Для расчёта развёртки длину сгиба определяют по нейтральному слою. В принятой модели припуск на один круговой сгиб равен:

BA = (π × α / 180) × (r + K × t)

r — внутренний радиус сгиба, t — толщина, K — отношение расстояния от внутренней поверхности до нейтрального слоя к толщине. Коэффициент уточняют для материала и процесса, а не назначают одинаковым всем деталям.

Учебный пример: r = 500 мм, t = 0,5 мм, α = 90°, условно принятый K = 0,5. Получается BA ≈ 785,8 мм. Это длина одного участка изгиба в указанной модели. Прямые участки до касания, соединения и технологические припуски учитывают отдельно.

Оценка гранёности при последовательных гибах

Для идеальной замены дуги равными хордами отклонение в середине одного участка составляет e = R × [1 − cos(Δα / 2)], где Δα — угол этого участка. Если дугу 90° радиусом 500 мм разделить на 18 равных участков, Δα = 5°, а e ≈ 0,48 мм. Это геометрическая оценка; реальные радиусы переходов, пружинение и погрешности разметки добавляются отдельно. Число участков не следует автоматически считать числом рабочих гибов станка.

Порядок изготовления ручным методом

1. Зафиксировать геометрию. Определить линию радиуса, центральный угол, сечение и требования к сплошным бортам.
2. Проверить материал и инструмент. Сопоставить марку, толщину, покрытие и размеры детали с возможностями оснастки.
3. Сделать шаблон. Подготовить контроль дуги и сечения, отметить начало и конец радиусного участка.
4. Выполнить пробу. Использовать металл той же марки, толщины и покрытия, по возможности из той же партии. Оценить пружинение и поверхность.
5. Подготовить заготовку. Разметить сторону покрытия, припуски и контрольные точки; выполнить раскрой и убрать заусенцы.
6. Сформовать деталь по выбранной последовательности. Работать постепенно, с промежуточным контролем дуги, бортов и положения концов.
7. Проверить свободное состояние. Снять нагрузку и сравнить деталь с шаблоном без принудительного притягивания.
8. Оформить контрольный образец. Для партии зафиксировать согласованные размеры и внешний вид.

Последовательность «сначала борта, потом радиус» подходит не каждому изделию. При одной конструкции удобнее сначала получить профиль и управлять его кривизной через полки; при другой — сформировать криволинейное основание и затем отбортовать кромки. Раннее закрытие завальцовки может затруднить доступ и сделать край слишком жёстким.

Пружинение — частичное возвращение формы после снятия усилия. Поправку определяют пробой. Универсальный совет уменьшать радиус оправки на фиксированные 5–10% не учитывает различия материалов и способов гибки.

Рабочее место должно удерживать инструмент и заготовку под нагрузкой. Для обращения с острыми кромками используют подходящую защиту, руки держат вне зоны защемления. Нельзя наращивать штатный рычаг трубой или превышать паспортную нагрузку.

Дефекты радиусной гибки и контроль качества

Готовую деталь проверяют по радиусу, хорде, стреле, размерам сечения и взаимному положению концов. Осматривают кромки и покрытие с обеих сторон. Для лицевой поверхности полезно боковое освещение: оно показывает гранёность и местные вмятины. Допуски на радиус, волну, скручивание и следы обработки согласуют до изготовления.

Для нестандартного отлива или крышки дополнительно нужна пробная посадка на шаблон узла. Деталь, которую удаётся установить только заметным принудительным изгибом, ещё не подтверждает соответствие чертежу.

Что указать на чертеже радиусного элемента

• Вид изделия и место установки, фотографию или схему примыкания.
• Радиус с указанием линии измерения; для круговой дуги — центральный угол либо согласованные хорду и стрелу.
• Прямые участки до и после дуги, положение концов и направление закругления.
• Поперечное сечение: размеры всех полок, углы, местные радиусы, капельник и завальцовку.
• Требование «борта сплошные, без надрезов» либо допустимое расположение стыков.
• Марку и толщину металла, покрытие, цвет, лицевую сторону, наличие плёнки.
• Количество, допустимые отклонения, требования к поверхности и стыковке.

Пример исходного задания: «Радиусный элемент для арочного проёма. R = 800 мм по указанной на эскизе внутренней линии, угол дуги 120°, сечение приложено. Сталь 0,5 мм с полимерным покрытием, цвет по согласованному образцу. Борты сплошные. Требуется проверить изготовимость и согласовать образец». Такой запрос содержит проверяемую геометрию и не выдаёт предварительные размеры за подтверждённую технологию.

Поперечный профиль удобно подготовить в калькуляторе фасонных изделий. Вид по дуге, требования к усадке и проверку радиусной развёртки необходимо согласовать отдельно.

От чего зависит стоимость

Расход металла — только часть расчёта. На трудоёмкость влияют шаблон и оснастка, количество ручных проходов, число и ширина бортов, радиус, требования к поверхности, пробная деталь и объём партии. Плавный радиус с чистой лицевой стороной и широкими сплошными бортами может потребовать значительно больше работы, чем простая открытая дуга.
